弧形鋼閘門

弧形鋼制閘門優點和缺點:

一、優點:

1)依據工程需要，可封閉相當大的孔口尺寸；

2)閘墩的厚度較小；

3)沒有影響水流流態的門槽，泥沙多時工作狀態好；

4)啟閉力較小；

5)埋設件數量較少等。

二、缺點

1)需要較K的閘墩；

2)閘門所占的空間位置較大；

3)工作閘門不能提出孔口以外進行檢修維護，也不能在孔口間進行互換性，對土建結構要求較高。

弧形鋼制閘門的結構布置與形式

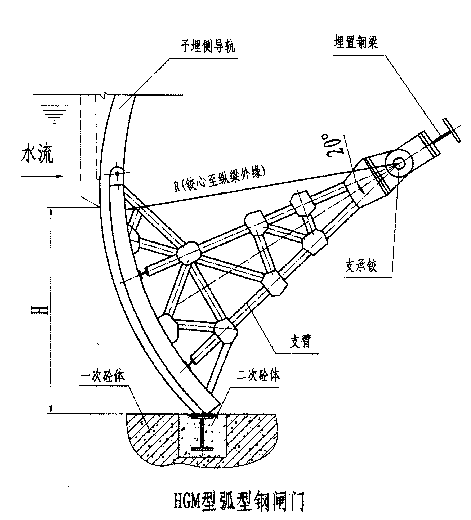

支承鉸的位置與弧面半徑

弧形鋼制閘門的支承鉸是整個閘門中最重要的組成部分，除將閘門所承受的總水壓力和一部分門重傳給支座外，同時又是啟閉閘門轉動的支承中心，選定支承鉸的位置對啟門力的大小和閘門工作的可靠性都有較大的影響。在露頂弧形閘門中，支承鉸—…般設置在閘墩的側面上，其位置應使它不致于被泥沙堵塞和受到飄浮物沖擊的高程上，以便于維護和檢修。河道水閘上的弧形閘門，支承鉸可設在高于下游校核洪水位o．5m處)。支鉸位置越高，弧面越長，承受水壓越大，耗費的鋼材也就越多，所以在滿足不被漂浮物沖擊的情況下，一般應將支鉸高程設在1/2門高處為官。當然支鉸的位置越高，對軟基上閘底板應力的調整比較有利。在溢流壩上，因閘門下游水面陡降，可將支鉸布置在門檻以卜。對于潛孔式弧形閘門，支承鉸的位置一般布置在1．1倍閘門高度以上。

弧面半徑R由閘門高度H和支鉸的位置而定，露頂閘門一般采用尺＝(1．o～1．5)，只值越大，即當支臂越長時，相應閘墩也越長，啟閉力可減小，一般潛孔閘門／c＝(L1～2．2)H，當只接近／／時，雖啟閉力可能加大，但町改善支臂的穩定性和縮短閘墩長度。根據國內外資料研究表明弧形閘門的弧面半徑R有縮小的趨勢，當然R過小會增加弧面長度和閘門所承受的總水壓力。
